Т.к. Ademco Contact ID DTMF (голосовой) при передаче может искажаться, то не всегда понятно в чём причина не успешной попытки передачи по Голосовому каналу Contact ID.
Возможные варианты (предполагается что телефонная линия на объекте и на пульте свободна и Мониторинговая станция Контакт Line ждёт звонка):

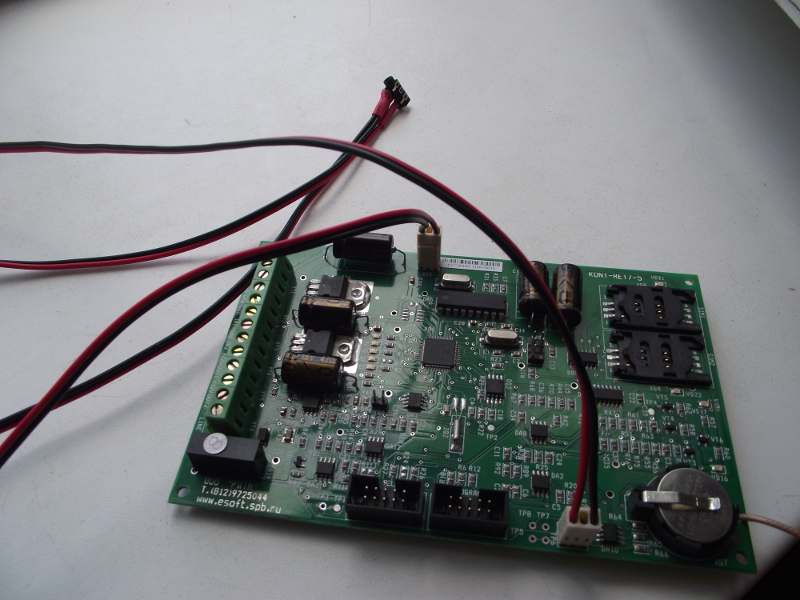

Для выяснения причин возможных проблем на панелях К5 и К5RT1 есть клеммы XS4 и XS5 для подключения отладочного комплекта N2 (можно подключить обычный провод, припаянный к розетке jack 3.5 мм).
Отладочный комплект N2 необходимо подключить к микрофону компьютера и в программе Звукозапись (Пуск->Программы->Стандартные->Развлечения->Звукозапись) нажать кнопку Записать.
Записанный файл можно анализировать в программе Audacity или подобной.
Пример записанного звукового файла.
Ещё один пример обмена с Контакт GSM-5 RT1.

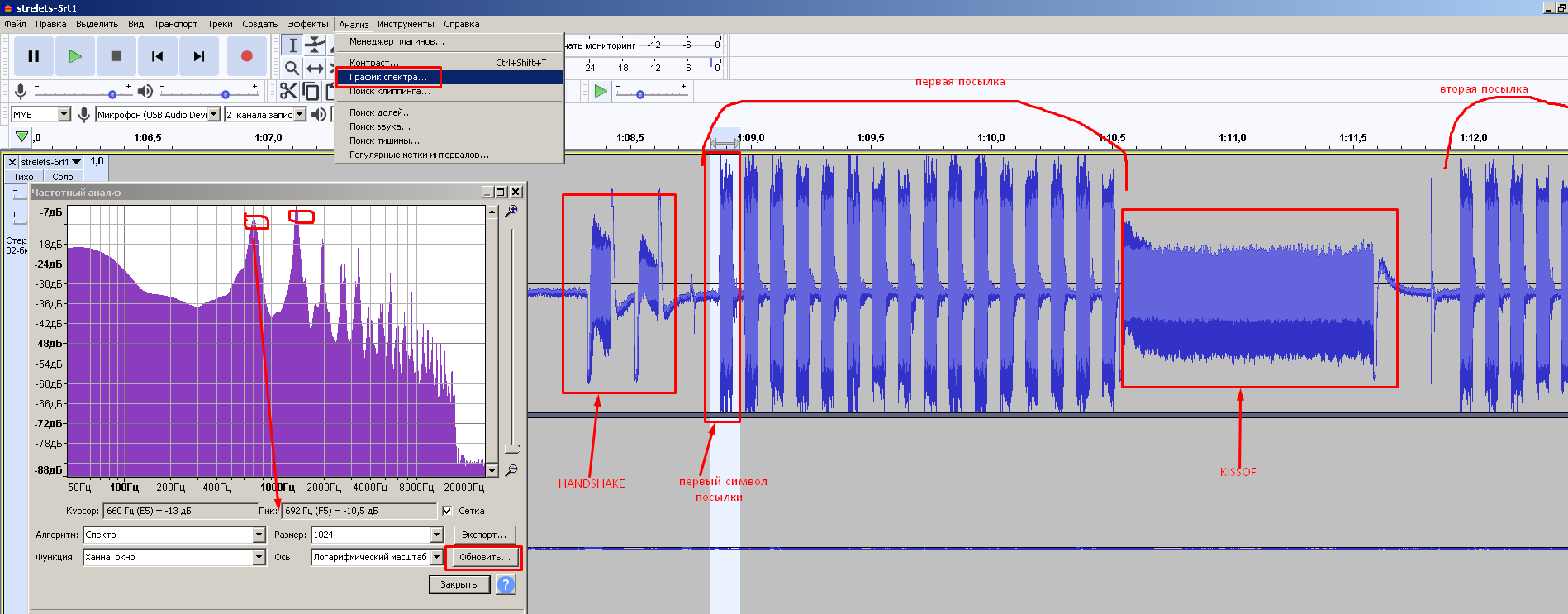

Необходимо открыть файл в программе, найти посылку Ademco ContactID, далее выделять по очереди каждый символ посылки и в окне "Частотный анализ" найти два самых больших пика. Навести мышкой на каждый пик и узнать их частоты.

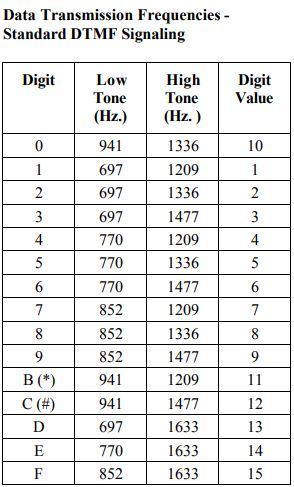

Далее по таблице частот определить что это за символ. При выделении каждого нового символа в посылке не забывайте нажимать "Обновить" в окне частотного анализа.
Возможные варианты (предполагается что телефонная линия на объекте и на пульте свободна и Мониторинговая станция Контакт Line ждёт звонка):
- Панель снимает трубку, набирает номер станции, станция при входящем звонке снимает трубку и посылает сигнал HandShake.
Панель может не воспринять этот сигнал, тогда станция через несколько секунд повторит Handshake, потом ещё раз. Если Handshake доходит до панели в искажённом виде и в третий раз, и панель не воспринимает его, то станция кладёт трубку. - Если Handshake воспринят, то панель передаёт станции накопленные события. Станция может не воспринять эти Ademco Contact ID посылки (неверная контрольная сумма), тогда она не посылает панели KissOff, и панель повторяет не переданную посылку несколько раз, пока не услышит KissOff. Если не получается, то панель кладёт трубку.
- Если станция воспринимает Ademco Contact ID послыку от панели, то посылает KissOff, но может случиться так, что KissOff искажается при передаче от станции к панели, и панель повторяет одну и ту же посылку, и в таком случае одно и то же событие будет дублироваться на пульте несколько раз, пока панель не воспримет KissOff от станции.
Для выяснения причин возможных проблем на панелях К5 и К5RT1 есть клеммы XS4 и XS5 для подключения отладочного комплекта N2 (можно подключить обычный провод, припаянный к розетке jack 3.5 мм).
Отладочный комплект N2 необходимо подключить к микрофону компьютера и в программе Звукозапись (Пуск->Программы->Стандартные->Развлечения->Звукозапись) нажать кнопку Записать.
Записанный файл можно анализировать в программе Audacity или подобной.
Пример записанного звукового файла.
Ещё один пример обмена с Контакт GSM-5 RT1.
Необходимо открыть файл в программе, найти посылку Ademco ContactID, далее выделять по очереди каждый символ посылки и в окне "Частотный анализ" найти два самых больших пика. Навести мышкой на каждый пик и узнать их частоты.
Далее по таблице частот определить что это за символ. При выделении каждого нового символа в посылке не забывайте нажимать "Обновить" в окне частотного анализа.
