В современных ДУТ Эскорт ТД-150 (возможно и в других моделях) устанавливается микросхема, которая эмулирует RS-485, а не родная микросхема интерфейса RS-485. Диапазон напряжений A и B иногда попадает в тот, который воспринимает Voyager 2N (light), а иногда - Voyager 2N (light) не воспринимает эти данные. Тогда в истории прибора вы можете видеть показания ДУТ, которые чередуются с отсутствием данных от ДУТ (н/д).

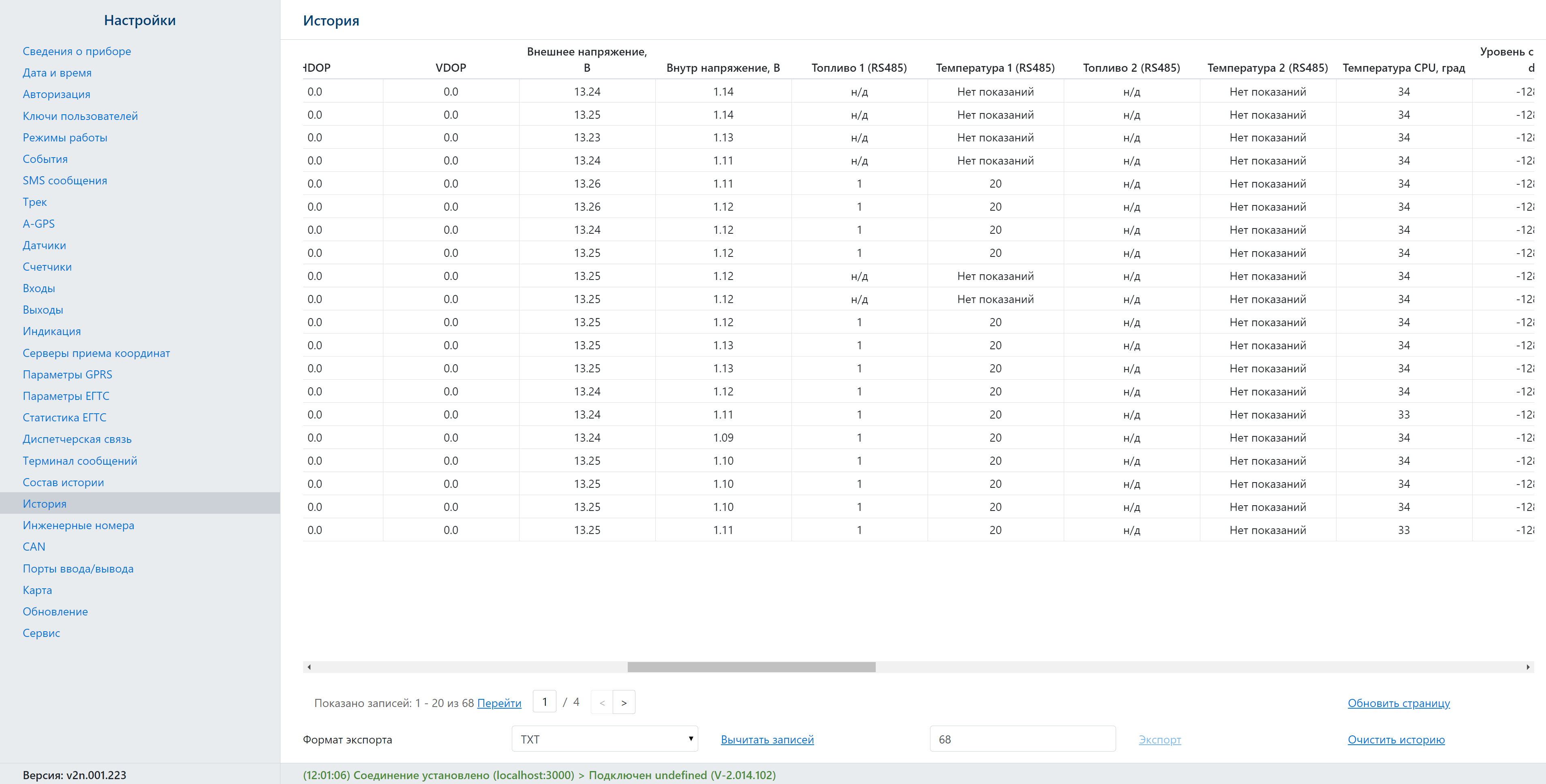

Пример таких показаний:
Решением в таком случае будет опустить линию B, а в качестве подтяжки использовать 5 кОм к GND. Таким образом даже если защитный диод в этой линии по какой то причине будет отсутствовать, мы не уничтожим интерфейс RS-485. Итого, подключаем 5 кОм между GND и B интерфейса RS-485.

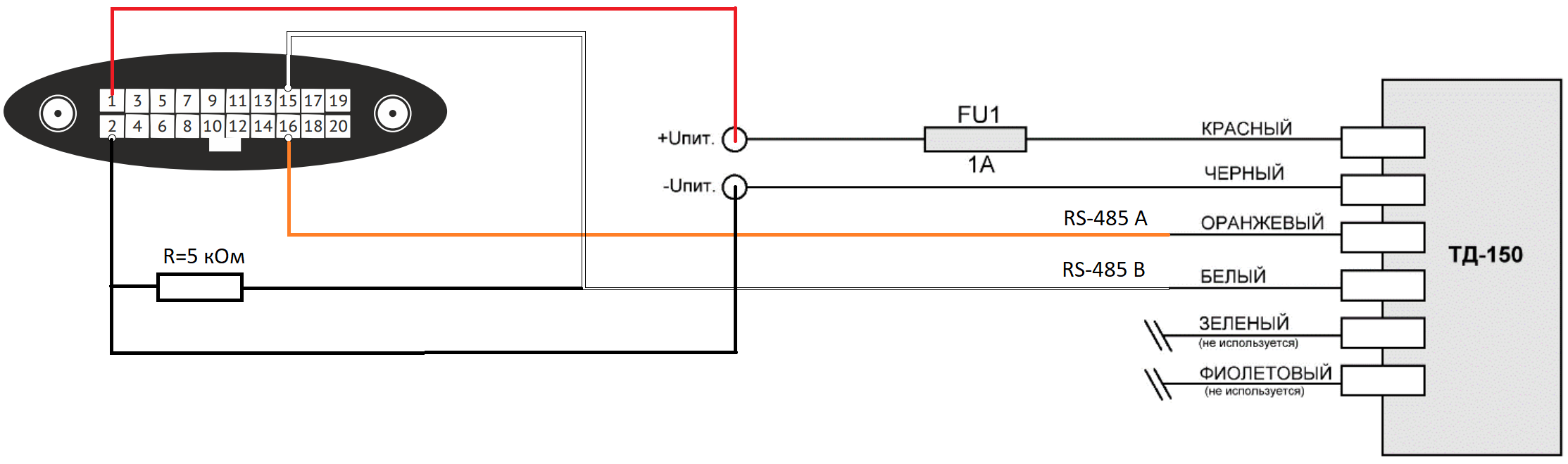

Схема подключения:

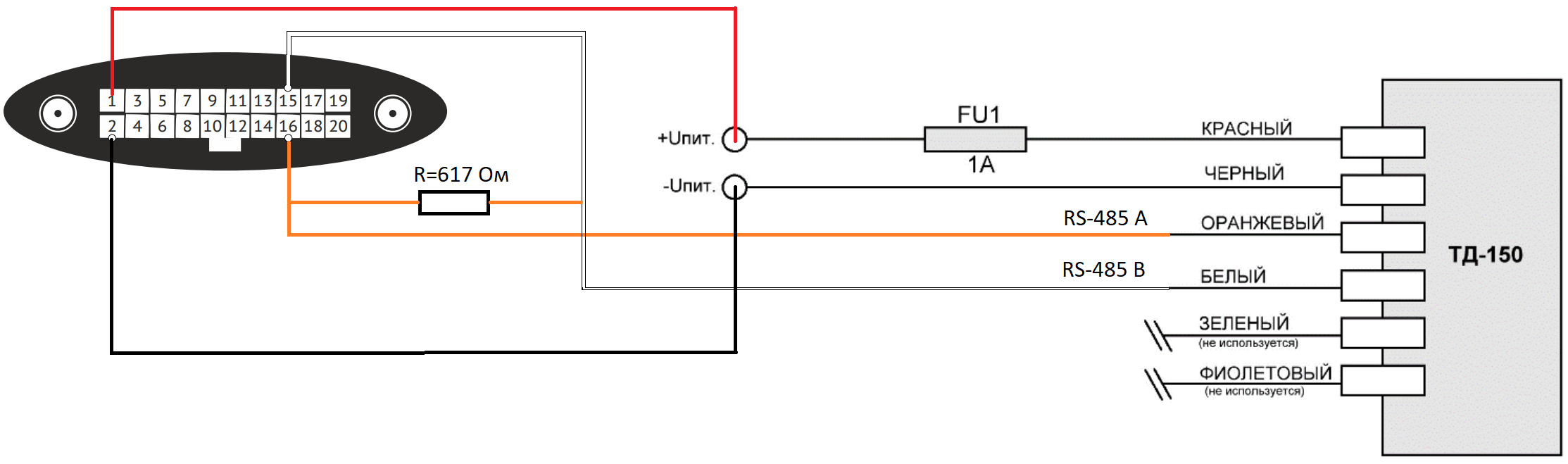

Один из наших клиентов применяет другую схему. В комплекте с Эскорт ТД-150 поставляются резисторы 120 Ом и 617 Ом. Наш клиент подключает 617 Ом между линиями A и B. Пока что всё работает исправно у него и на результат он не жалуется. Данный вариант удобнее тем, что к резистору уже припаяны провода - гораздо удобнее подключать его в схему, чем выводной резистор. К тому же не нужно покупать резистор 5 кОм.
Пример таких показаний:
Решением в таком случае будет опустить линию B, а в качестве подтяжки использовать 5 кОм к GND. Таким образом даже если защитный диод в этой линии по какой то причине будет отсутствовать, мы не уничтожим интерфейс RS-485. Итого, подключаем 5 кОм между GND и B интерфейса RS-485.
Схема подключения:
Один из наших клиентов применяет другую схему. В комплекте с Эскорт ТД-150 поставляются резисторы 120 Ом и 617 Ом. Наш клиент подключает 617 Ом между линиями A и B. Пока что всё работает исправно у него и на результат он не жалуется. Данный вариант удобнее тем, что к резистору уже припаяны провода - гораздо удобнее подключать его в схему, чем выводной резистор. К тому же не нужно покупать резистор 5 кОм.
