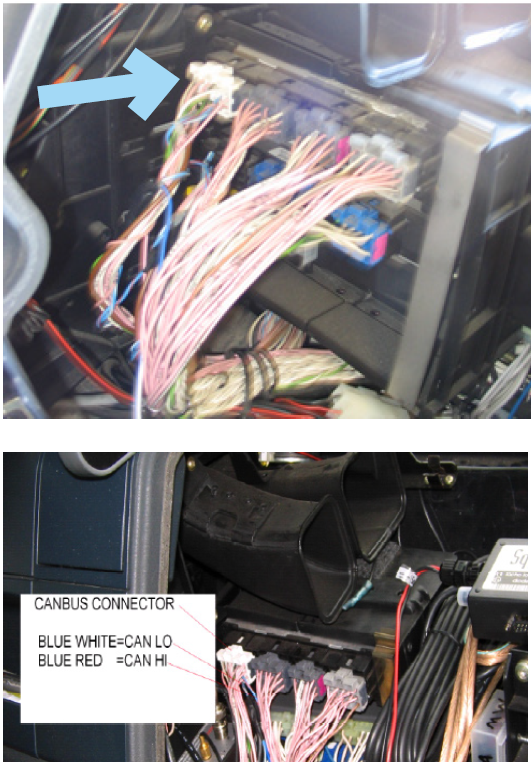

Шину MAN TGA CAN можно легко найти на оплётке проводов.

• Откройте панель приборов

• Слева Вы увидите электроузлы. На каждом узле имеются скрученные многожильные провода сине–красного и сине–белого цветов.

• Это и есть шина CAN


Цвета проводов

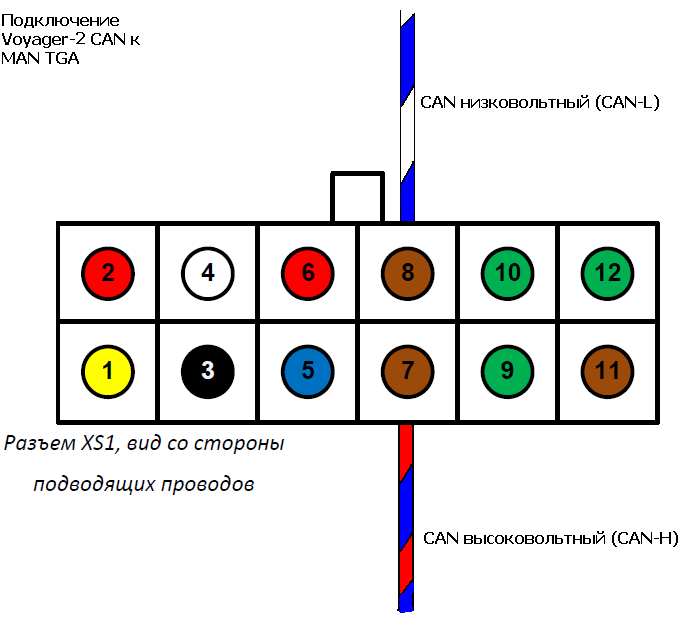

MAN разъем 2, штырь 13, сине–белый, CAN низковольтный (CAN-L), подключить к выводу 8 Voyager-2 CAN.



MAN разъем 2, штырь 14, сине–красный, CAN высоковольтный (CAN-H), подключить к выводу 7 Voyager-2 CAN.
