Монтаж системы подсчёта пассажиров на примере автобуса ПАЗ.
Фото №1:
Снятые крышки системы закрывания дверей, отогнутые боковые панели.


Фото №2:
Те же, вид сбоку.

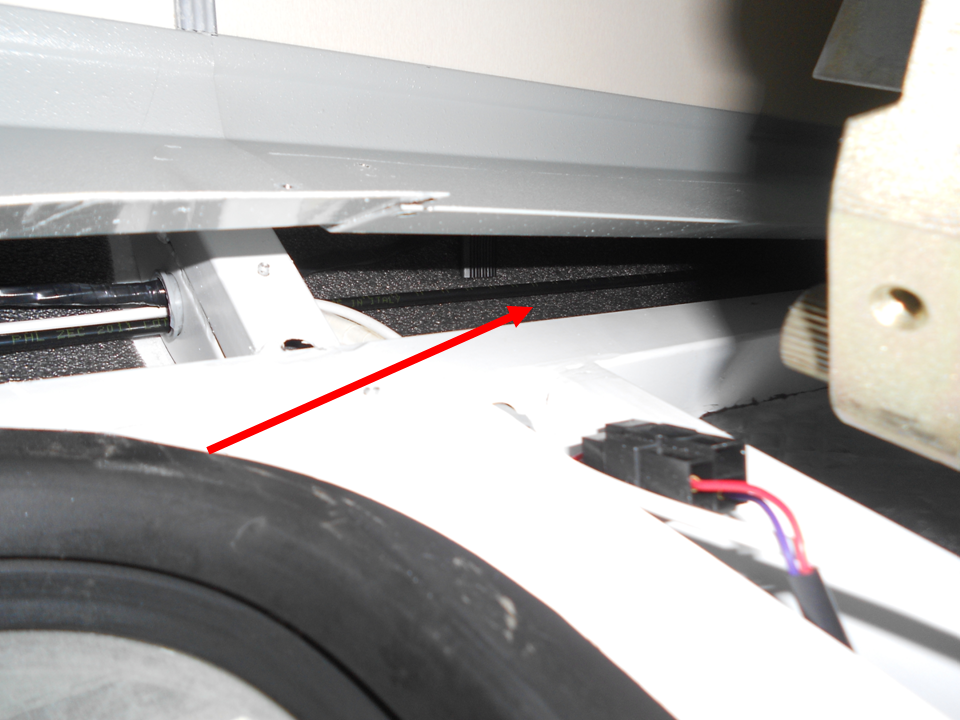

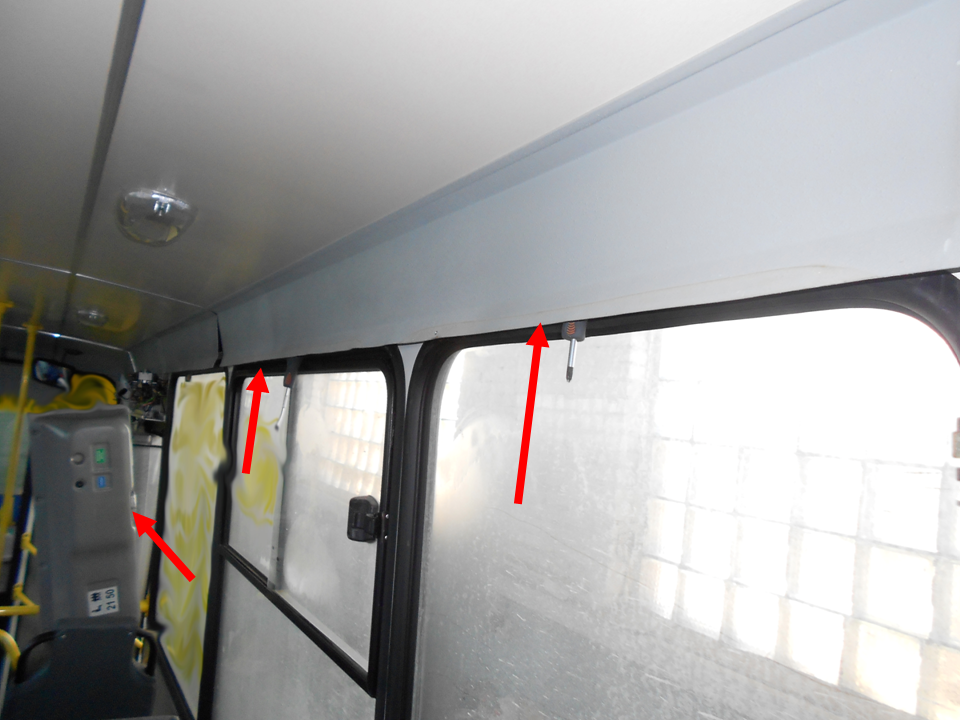

Фото №3:
Прокладываем кабель от датчика задней двери до приборной панели, где будет смонтирован Вояджер2.

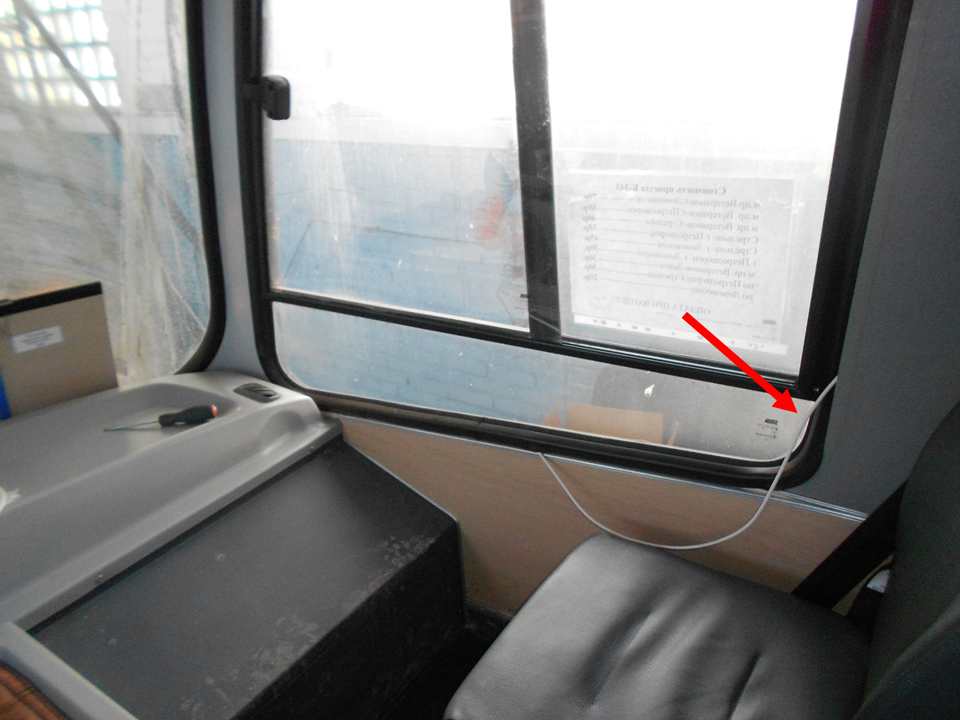

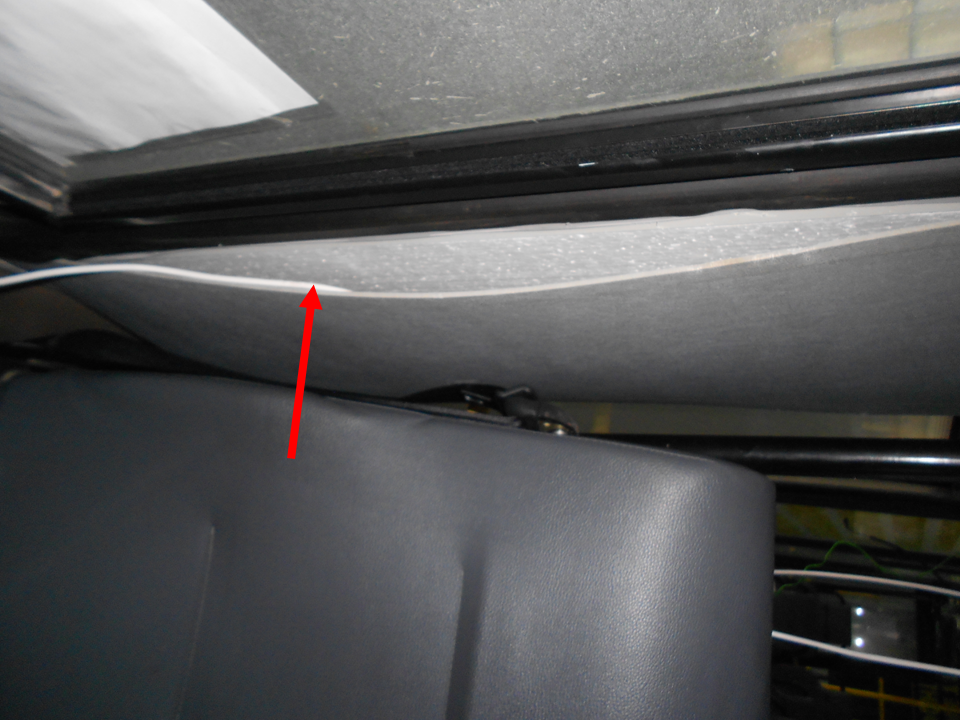

Фото №4, 5:
Тот же кабель возле переднего сиденья.

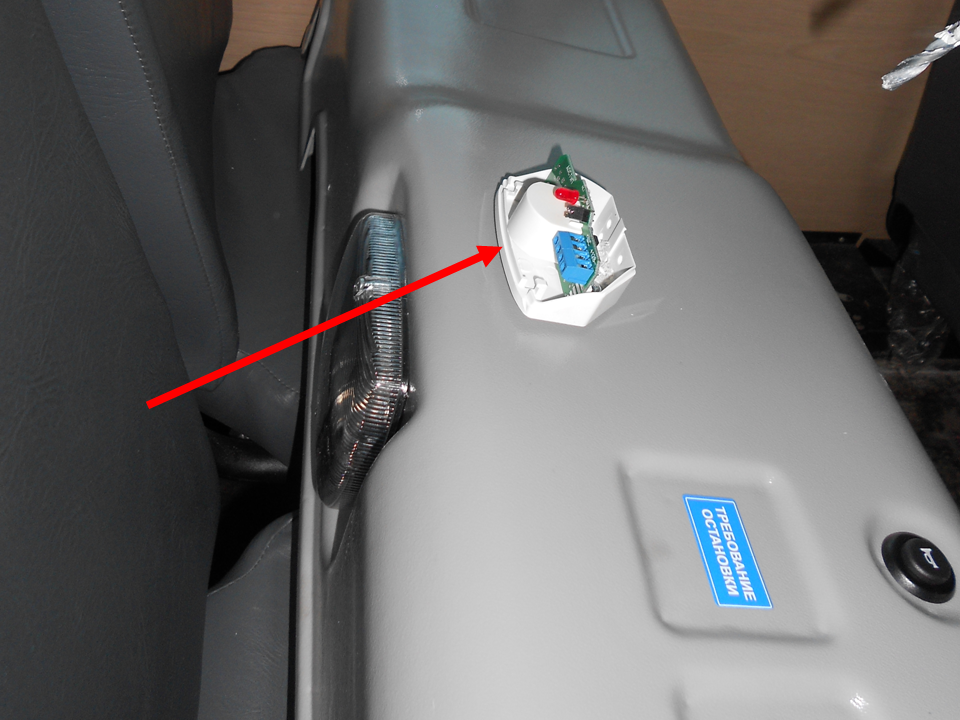

Фото №6:
Снятая крышка системы закрывания двери с закреплённым датчиком пассажиропотока.

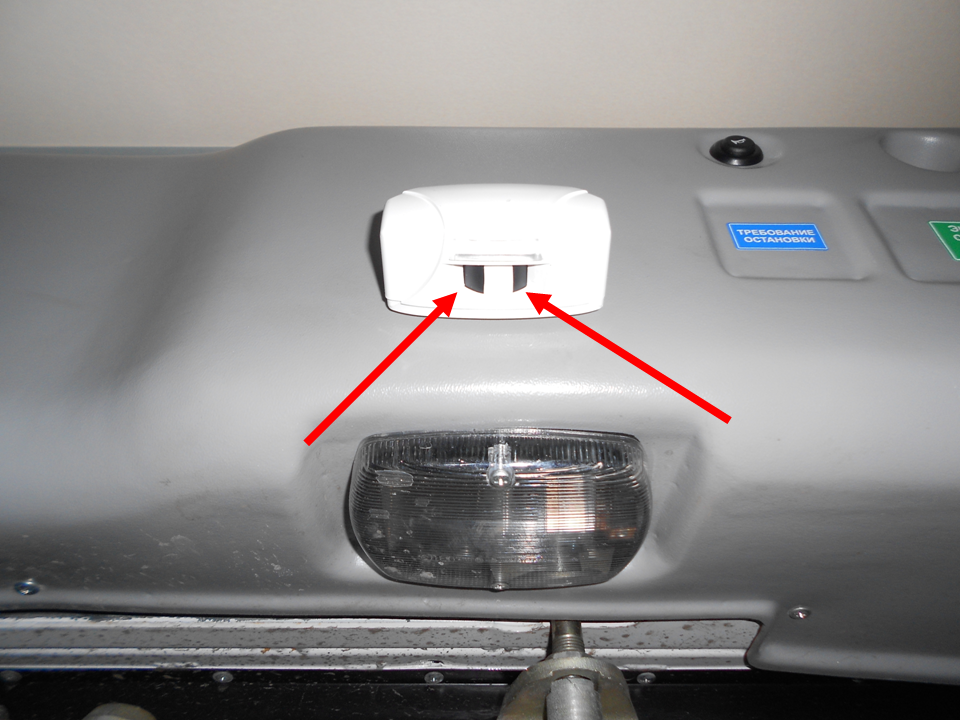

Фото №7:
Датчик в закрытом корпусе. Видна изолента, закрывающая часть обзора датчика, т.к. дверь в ПАЗе узкая и возможны ложные срабатывания. Данная лента ограничивает обзор для датчика.

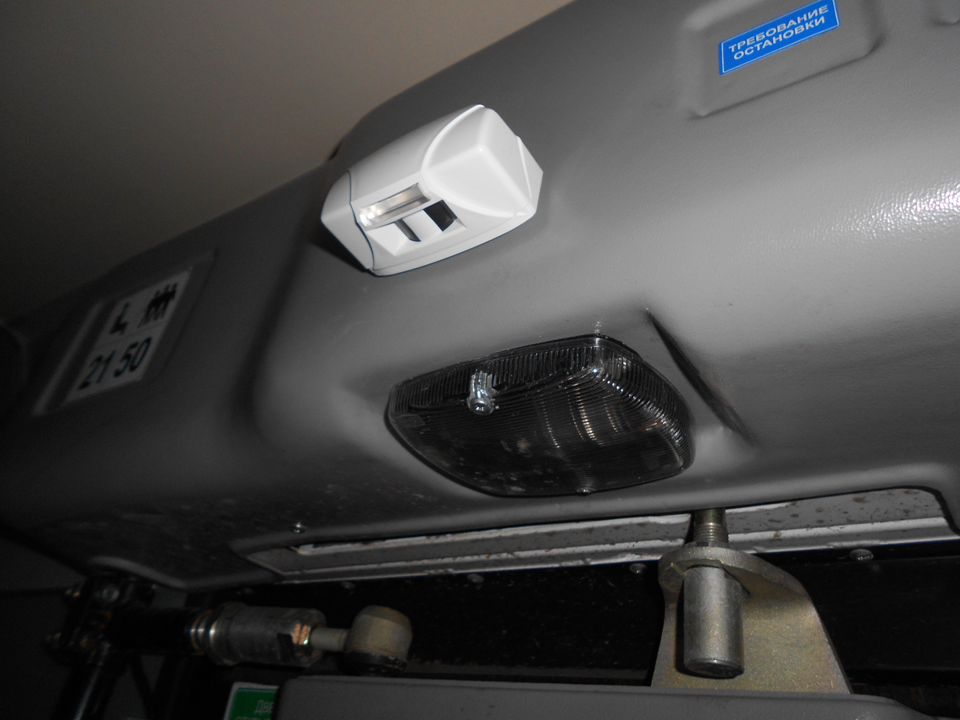

Фото №8:
Он же, вид сбоку.


Фото №9:
Магнит на передней двери.


Фото №10:
Тот же магнит и геркон на передней двери.

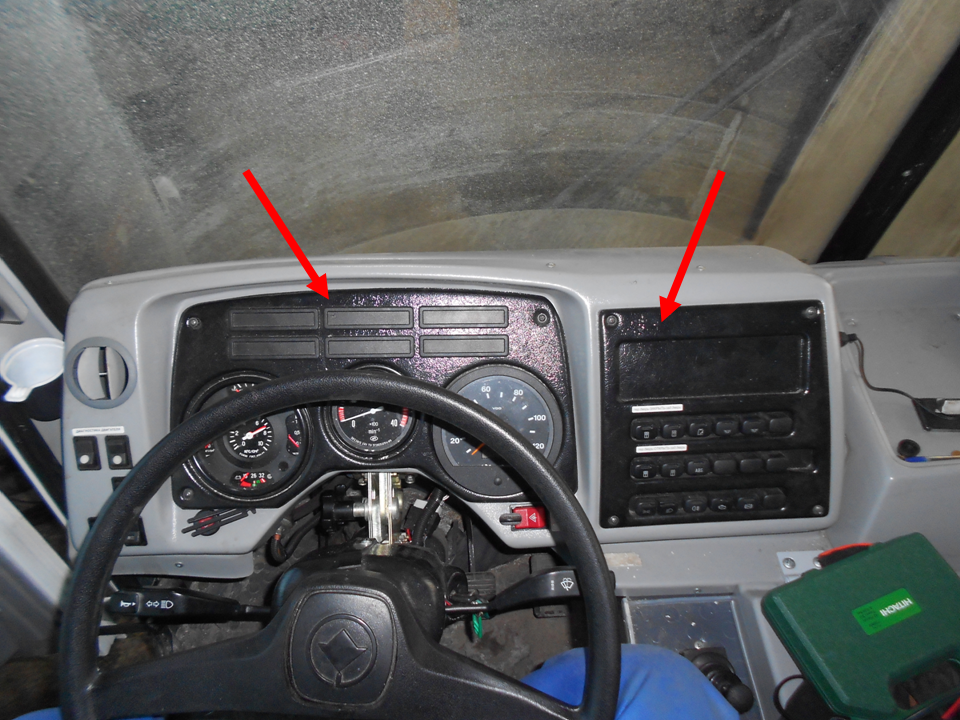

Фото №11:
Необходимо снять обе части передней панели. Справа будет установлен Вояджер, слева подключение зажигания и питание прибора.

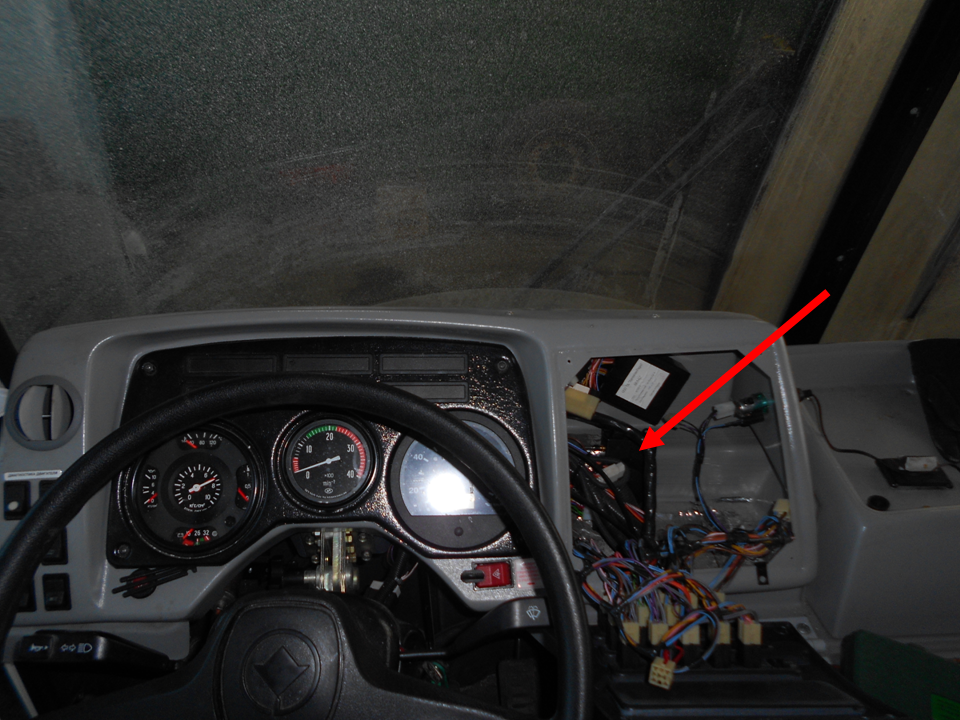

Фото №12:
Вояджер.

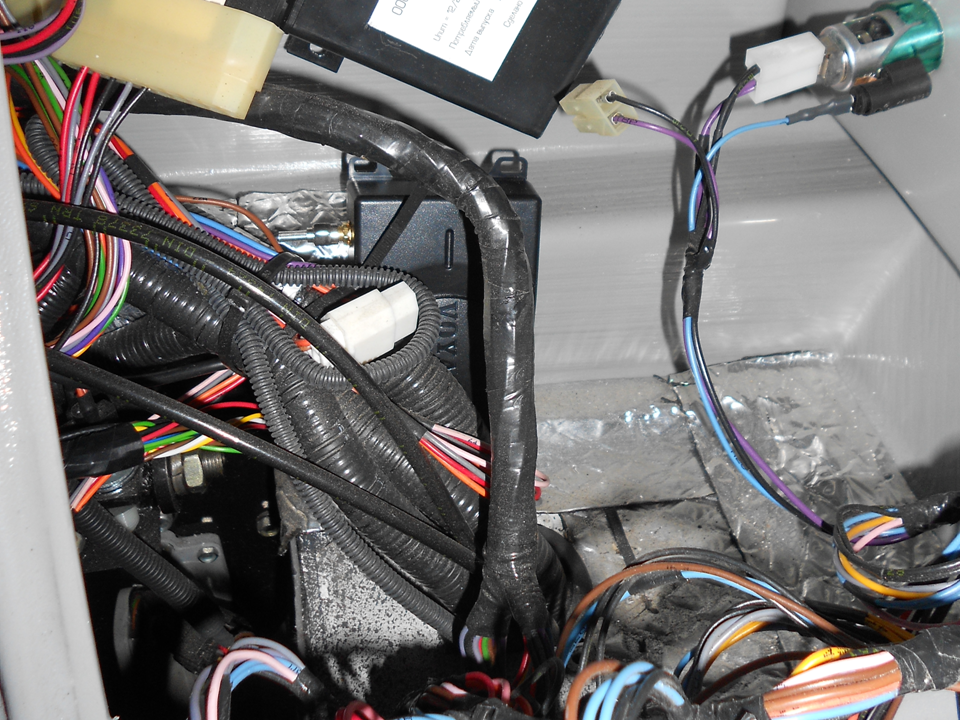

Фото №13:
Он же вблизи.

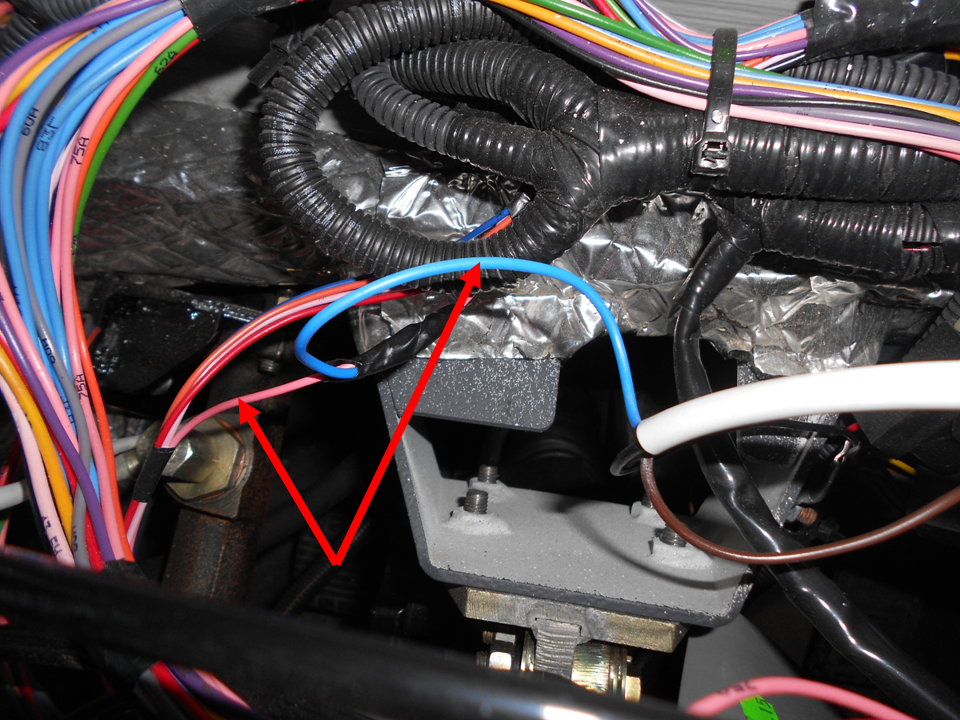

Фото №14:
Розовый провод ПАЗа подключаем к голубому (вход1) Вояджера, т.к. на нём появляется плюс при зажигании.

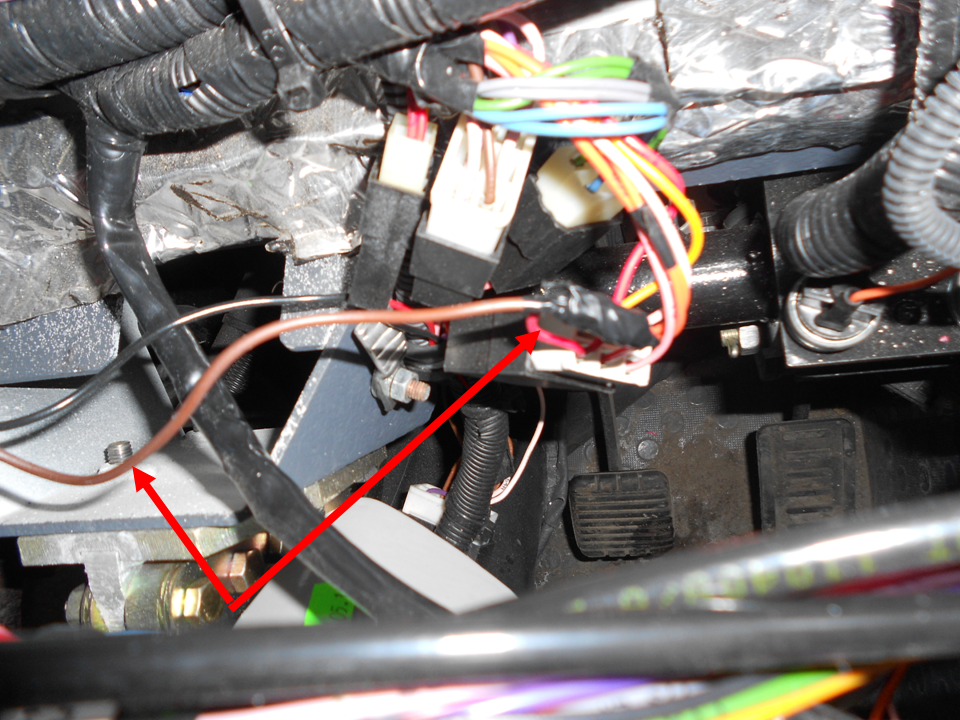

Фото №15:
