При использовании импульсного блока питания нет возможности контролировать основное питание на объекте, так как у импульсного блока питания нет трансформатора, а соответственно нет вторичной обмотки трансформатора. Именно со вторичной обмотки с трансформатора необходимо подключать контакт на клемму CPW прибора Контакт. Решение находим в виде реле, которое будет управлять группой контактов в зависимости от наличия или отсутствия 220V AC.

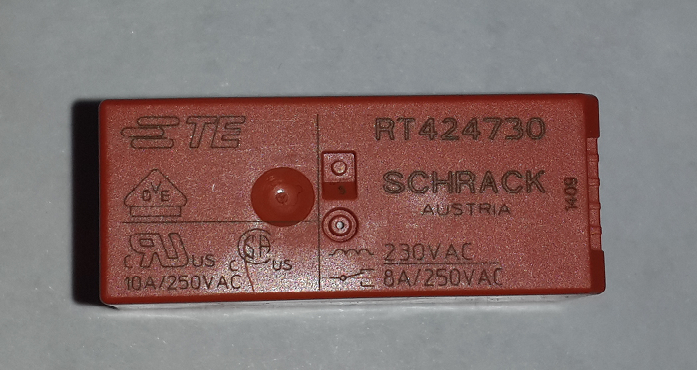

Для тестирования мы взяли модель реле, которое поможет выполнить решение - SCHARK RT424730. (Приблизительная цена 185 рублей) Не обязательно использовать именно это реле, можно взять аналогичное.

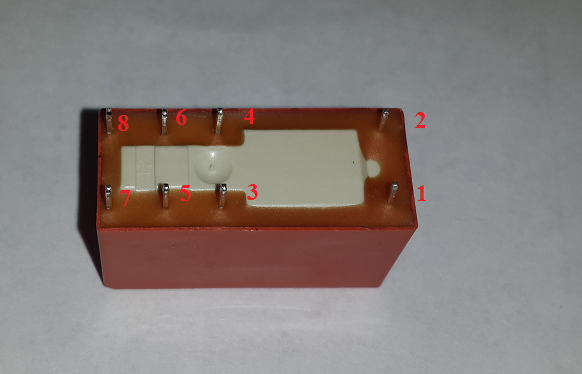

Для организации контроля к контактам реле необходимо подключить:
- К пинам «1» и «2» подключаем провода сети 220V AC, от которых питается импульсный блок питания стороннего производства.
- К пину «5» подключаем «+» от импульсного блока питания стороннего производства, а от пина «7» подключаем к клемме «CPW» на приборе Контакт. Пин «6» работает так же, как пин «5», а «8» так же, как«7», но между собой не параллельны. (Пины «3» и «4» не используются).
Для уверенного контакта соединяющие провода припаеваем к пинам реле.

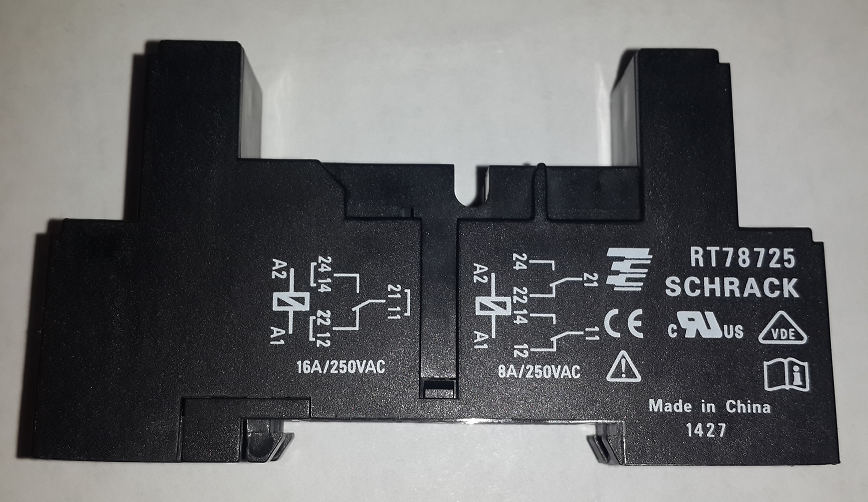

Для упрощения монтажа реле можно приобрести специальное гнездо с возможностью установки на дин-рейку SCHRACK RT78725. (Приблизительная цена 220 рублей)
Реле устанавливается в гнездо довольно просто. Так же на гнезде есть схема работы и подписаны контакты.

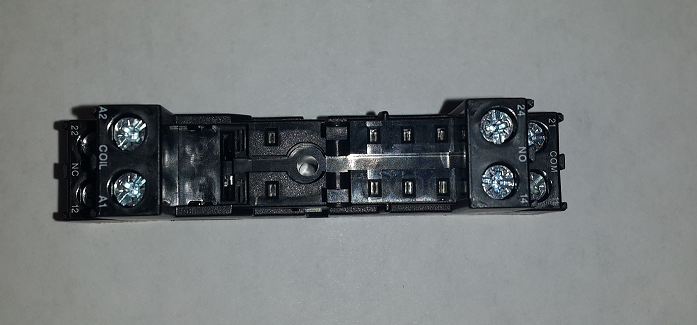

Для организации контроля к контактам гнезда с реле необходимо подключить:
- К контактам «А1» и «А2» подключаем провода сети 220V AC, от которых питается импульсный блок питания стороннего производства.
- К контакту «11» подключаем «+» от импульсного блока питания стороннего производства, а от контакта «14» подключаем к клемме «CPW» на приборе Контакт. Контакт «21» работает так же, как контакт «11», а «24 так же, как «14», но между собой не параллельны (контакты «12» и «22» не используются).

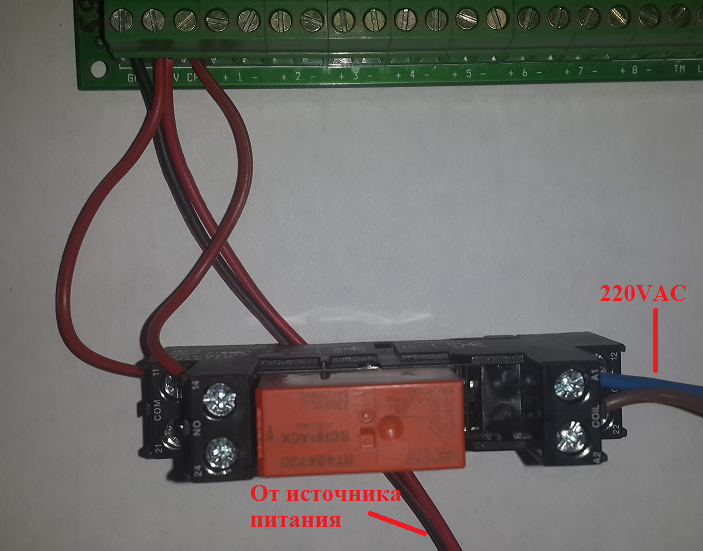

Подключение к Контакт GSM 5:
